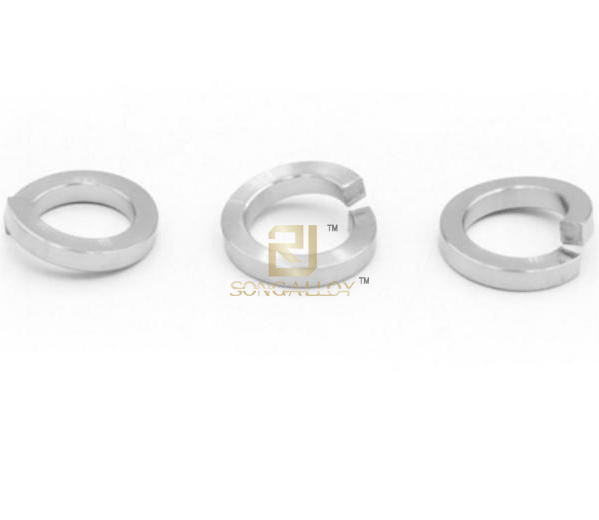

ANSI/ASME B18.21.1 TABLA 1 Arandelas de seguridad de resorte regulares de titanio Suministro de piezas de fijaciones de titanio
Al igual que las arandelas de titanio simples en los sujetadores de titanio, la función básica de ANSI/ASME B18.21.1 TABLE1 Arandela de seguridad de resorte Ti regular es dar fuerza a la tuerca de titanio después de apretarla, aumentando la fricción entre la tuerca de titanio y el perno de titanio.Una medida de protección agregada para evitar que se aflojen los pernos de sujeción debido a la vibración del equipo operativo. En la vibración, el pulso, la temperatura media tiene fluctuaciones relativamente grandes, debe usar una junta de resorte.La almohadilla de resorte puede aumentar la precarga y evitar que se afloje.
Dimensión y dibujo de ANSI/ASME B18.21.1 TABLA 1 Arandelas de seguridad de resorte regulares de titanio como se muestra a continuación:
Especificación de hilo (d) | d | dc | h | n | ||
DN | máximo | min | máximo | min | min | |
2 # | 0.0860 | 0.094 | 0.088 | 0.172 | 0.020 | 0.035 |
3# | 0.09990 | 0.107 | 0.101 | 0.195 | 0.025 | 0.040 |
4# | 0.1120 | 0.120 | 0.114 | 0.209 | 0.025 | 0.040 |
5 # | 0.1250 | 0.133 | 0.127 | 0.236 | 0.031 | 0.047 |
6# | 0.1380 | 0.148 | 0.141 | 0.250 | 0.031 | 0.047 |
8 # | 0.1640 | 0.174 | 0.167 | 0.293 | 0.040 | 0.055 |
10# | 0.1900 | 0.200 | 0.193 | 0.334 | 0.047 | 0.062 |
12 # | 0.2160 | 0.227 | 0.220 | 0.377 | 0.056 | 0.070 |
1/4 | 0.2500 | 0.260 | 0.252 | 0.487 | 0.062 | 0.109 |
5/16 | 0.3125 | 0.322 | 0.314 | 0.583 | 0.078 | 0.125 |
3/8 | 0.3750 | 0.385 | 0.377 | 0.680 | 0.094 | 0.141 |
7/16 | 0.4375 | 0.450 | 0.440 | 0.776 | 0.109 | 0.156 |
1/2 | 0.5000 | 0.512 | 0.502 | 0.869 | 0.125 | 0.171 |
9/16 | 0.5625 | 0.574 | 0.564 | 0.965 | 0.141 | 0.188 |
5/8 | 0.6250 | 0.641 | 0.628 | 1.073 | 0.156 | 0.203 |
11/16 | 0.6875 | 0.704 | 0.691 | 1.170 | 0.172 | 0.219 |
3/4 | 0.7500 | 0.766 | 0.753 | 1.265 | 0.188 | 0.234 |
13/16 | 0.8125 | 0.832 | 0.816 | 1.363 | 0.203 | 0.250 |
7/8 | 0.8750 | 0.894 | 0.878 | 1.459 | 0.219 | 0.266 |
15/16 | 0.9375 | 0.958 | 0.941 | 1.556 | 0.234 | 0.281 |
1 | 1.0000 | 10.24 | 1.003 | 1.656 | 0.250 | 0.297 |
1-1/16 | 1.0625 | 1.087 | 1.066 | 1.751 | 0.266 | 0.312 |
1-1/8 | 1.1250 | 1.153 | 1.129 | 1.847 | 0.281 | 0.326 |
1-3/16 | 1.1875 | 1.217 | 1.192 | 1.943 | 0.297 | 0.344 |
1-1/4 | 1.2500 | 1.280 | 1.254 | 2.036 | 0.312 | 0.359 |
1-5/16 | 1.3125 | 1.344 | 1.317 | 2.133 | 0.328 | 0.375 |
1-3/8 | 1.3750 | 1.408 | 1.379 | 2.219 | 0.344 | 0.391 |
1-7/16 | 1.4375 | 1.472 | 1.442 | 2.324 | 0.359 | 0.406 |
1-1/2 | 1.5000 | 1.534 | 1.504 | 2.419 | 0.375 | 0.422 |
1-5/8 | 1.6250 | 1.663 | 1.663 | 2.553 | 0.389 | 0.424 |
1-3/4 | 1.7500 | 1.789 | 1.758 | 2.679 | 0.389 | 0.424 |
1-7/8 | 1.8750 | 1.914 | 1.883 | 2.811 | 0.422 | 0.427 |
2 | 2.0000 | 2.039 | 2.008 | 2.936 | 0.422 | 0.427 |
2-1/4 | 2.2500 | 2.293 | 2.262 | 3.221 | 0.440 | 0.442 |
2-1/2 | 2.5000 | 2.543 | 2.512 | 3.471 | 0.440 | 0.442 |
2-3/4 | 2.7500 | 2.793 | 2.762 | 3.824 | 0.458 | 0.491 |
3 | 3.0000 | 3.043 | 3.012 | 4.074 | 0.458 | 0.491 |
Bienvenido contáctenos comprar ANSI/ASME B18.21.1 TABLE1 Titanio Arandelas de seguridad de resorte normales, envíenos un correo electrónico info@topqualityalloy.com Con material necesario, tamaños de arandelas y cantidad para consulta y pedido.
Como uno de los proveedores de sujetadores de titanio auditados por SGS y BV, con su propia fábrica profesional podría hacer la entrega más rápida con buena calidad y un precio bastante competitivo y un servicio integral aquí en productos de titanio.
